負荷模擬式繼電保護向量檢查試驗方法通過專用設備從一次側施加電壓電流， 對 主變裝置進行通流通壓，驗證一二次回路向量的正確性。

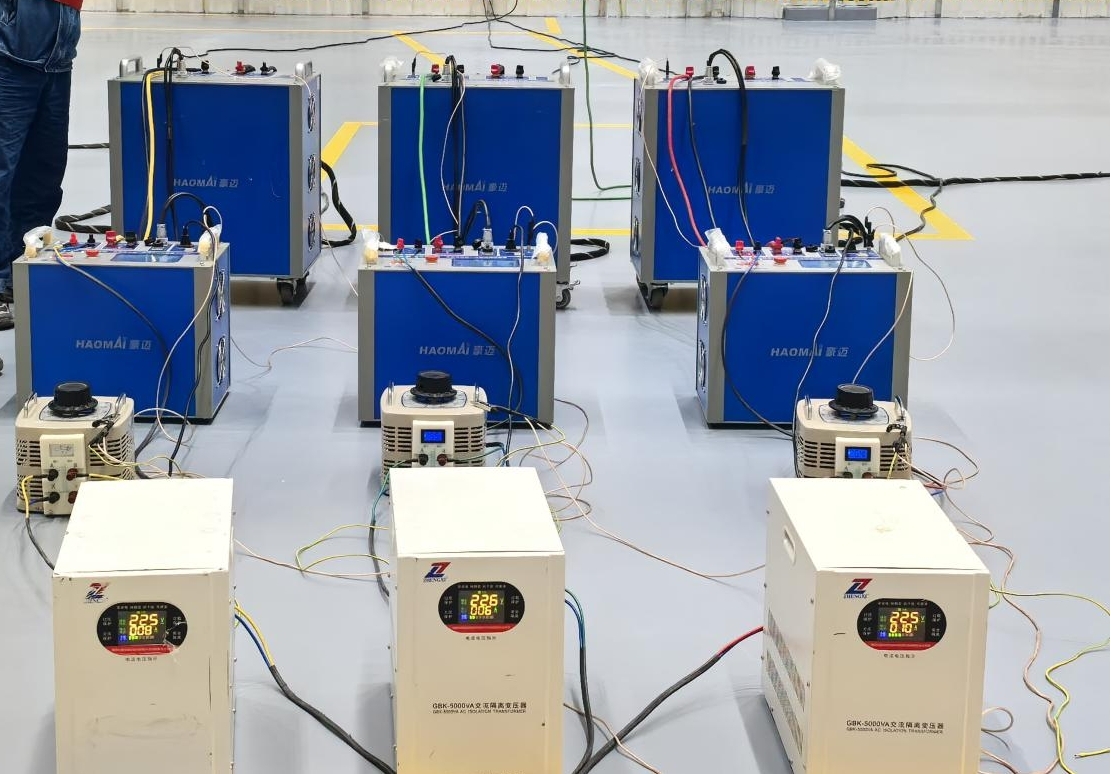

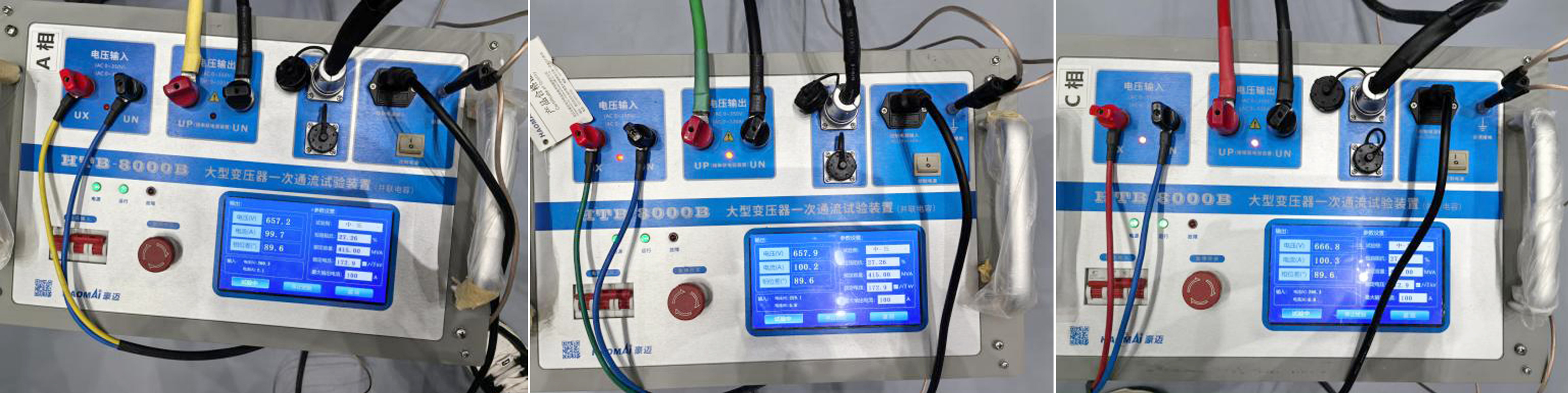

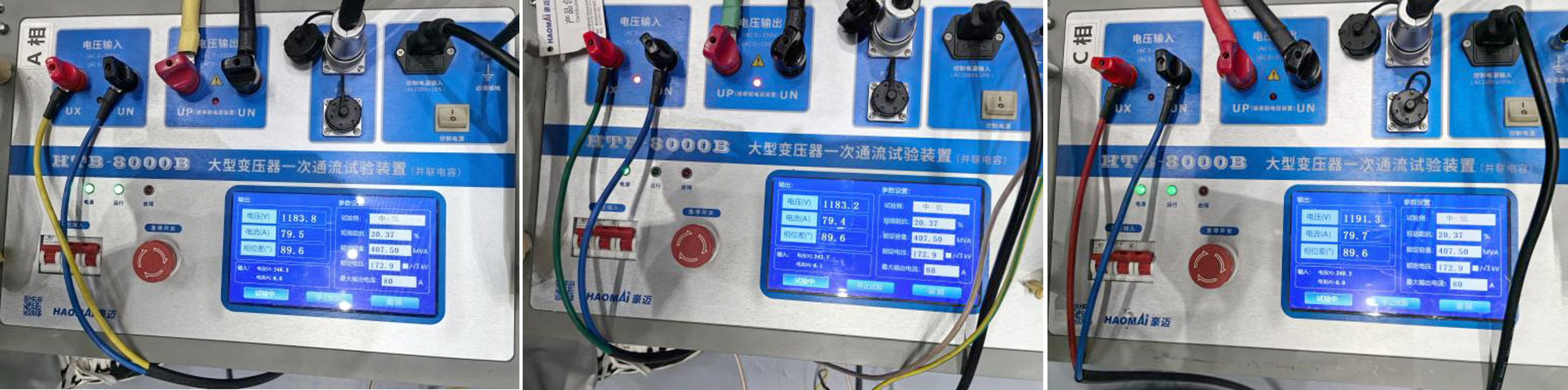

試驗裝置： HTB-8000 大型變壓器一次通流試驗裝置

試驗方式 ： 閥側三相注流加壓，網側短接接地。通流間隔為極 1 高 閥廳 Y/Y與Y/D分相換流變、極2 高 閥廳 Y/Y與Y/D分相換流變。

變壓器銘牌參數分析 ：

網側注流、閥側短接接地方式中，網側電流太小無法達到試驗目的，故從閥側注流、網側短接接地。 Y/D與Y/Y方式中，Y/Y方式閥側比Y/D方式閥側額定電壓等級多√3，因此Y/Y方式阻抗過小（5Ω），低于補償最低阻抗要求（6.5Ω），需要串聯電抗來增加回路阻抗。Y/D方式因閥側無√3，網側有√3，故用電流比來計算感應電流，相較于用電壓比來計算感應電流得出的一次電流數值更準確。

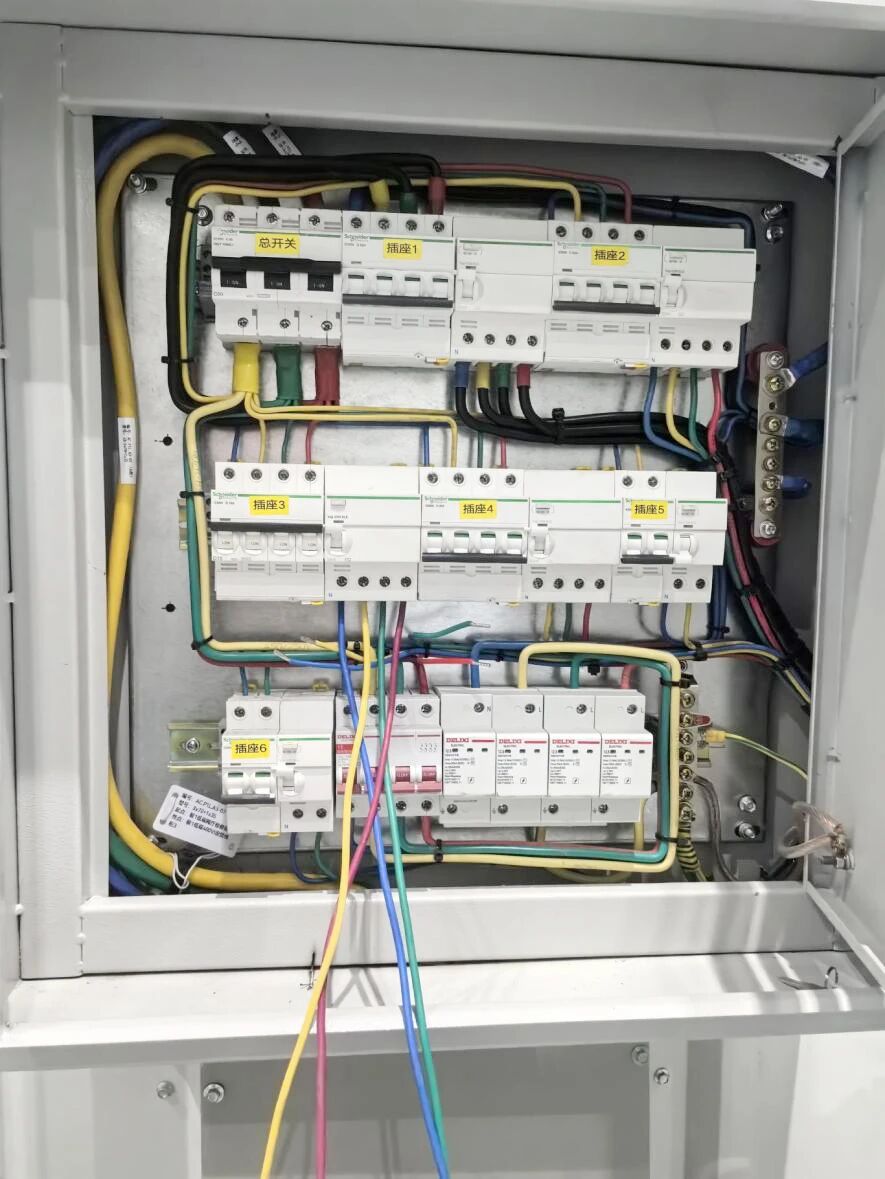

1）裝置取電

2）參考電壓施加

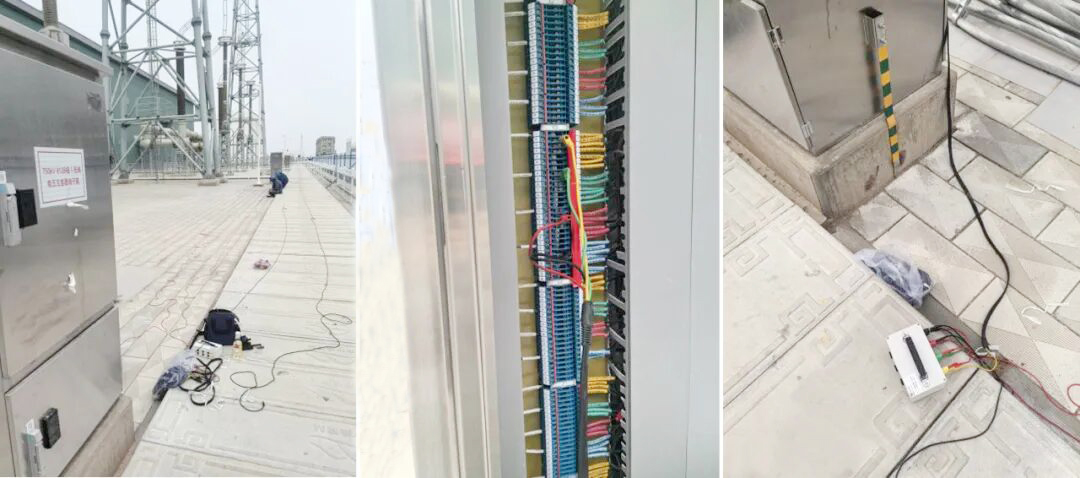

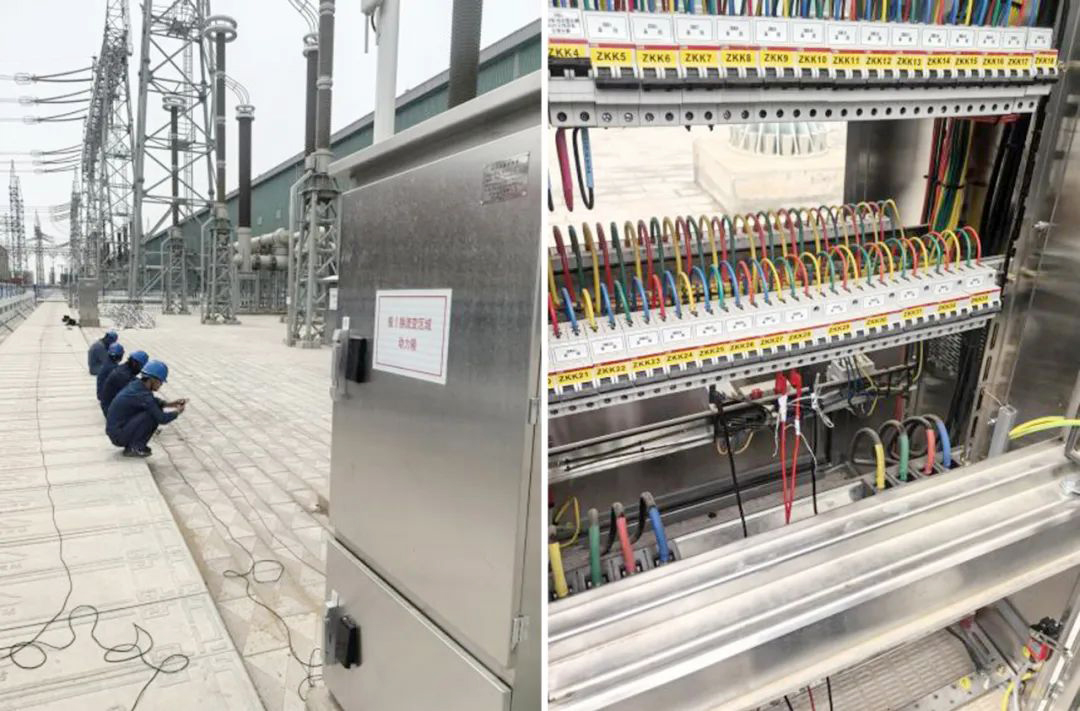

HTB-8000 大型變壓器一次通流試驗裝置是以取電處（站內檢修箱電源）A相電壓為基準，對側（網側）短接接地沒有一次電壓 ， 只有一次電流，故需以檢修箱電源 A相為基準電壓輸出二次同源參考電壓至對側（網側）保護二次側。

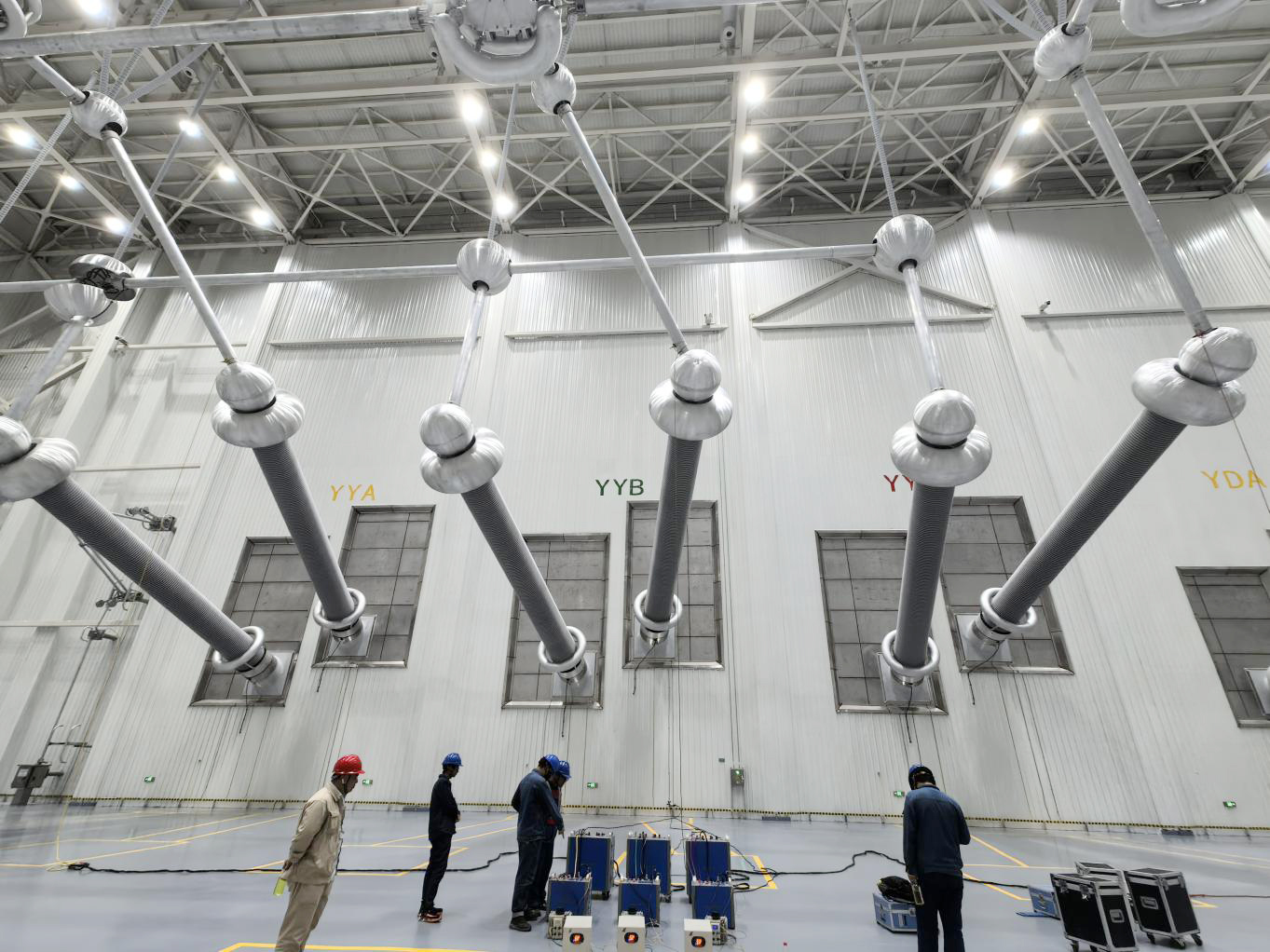

3） 極 1高閥廳Y/Y方式注流

極高端閥側 YY注流100A，網側感應電流22A，YY方式中儀器只需N線接地排，合上閥廳地刀，儀器A / B / C相分別接對應柱子即可形成回路。YY方式注流需要串聯電抗器，根據實際串入電抗器后的阻抗反推短路阻抗參數，也可根據電抗器銘牌 ， 加上 YY方式換流變阻抗 后計算 得出 。

4）極2高閥廳Y/D方式注流

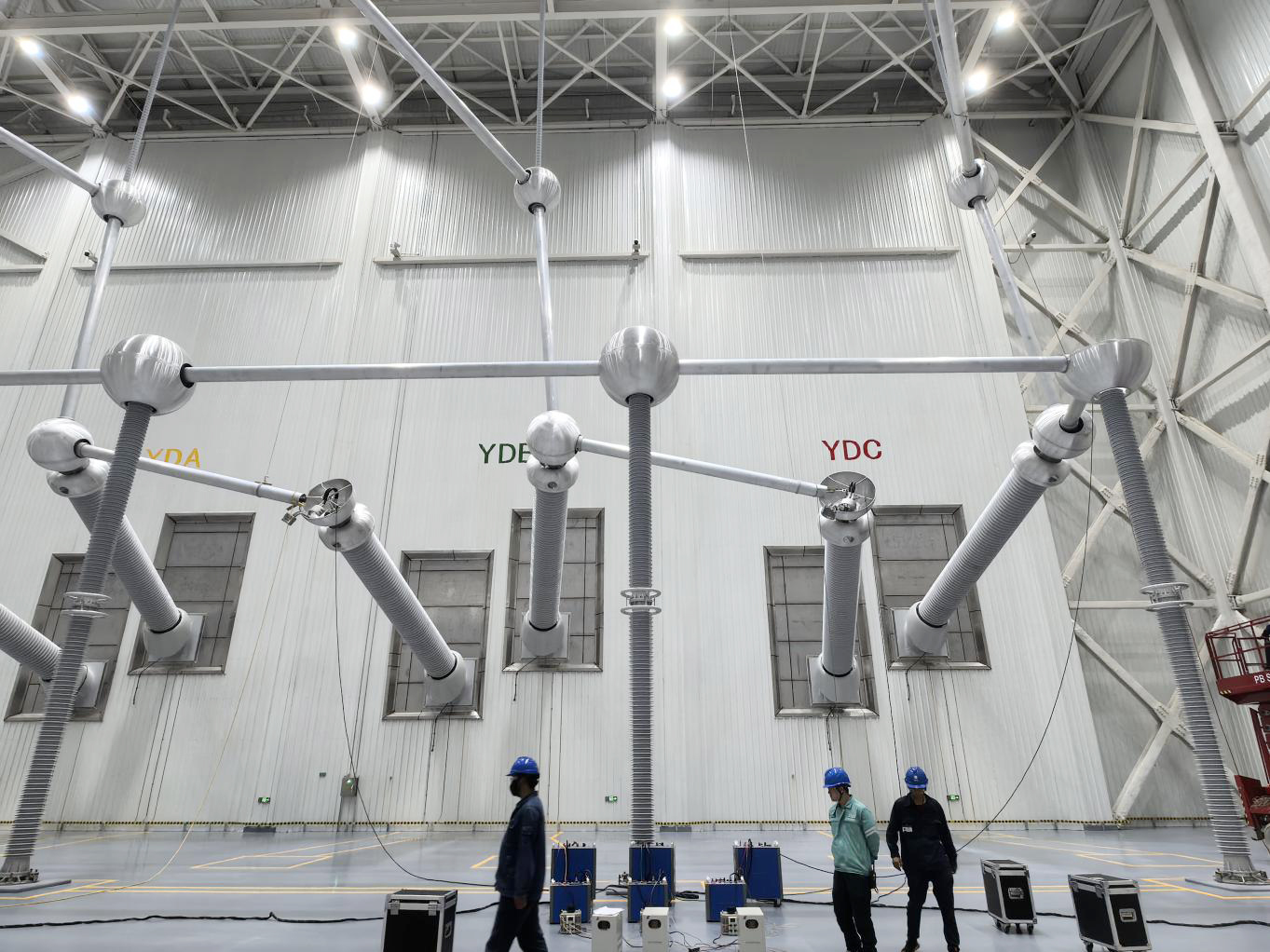

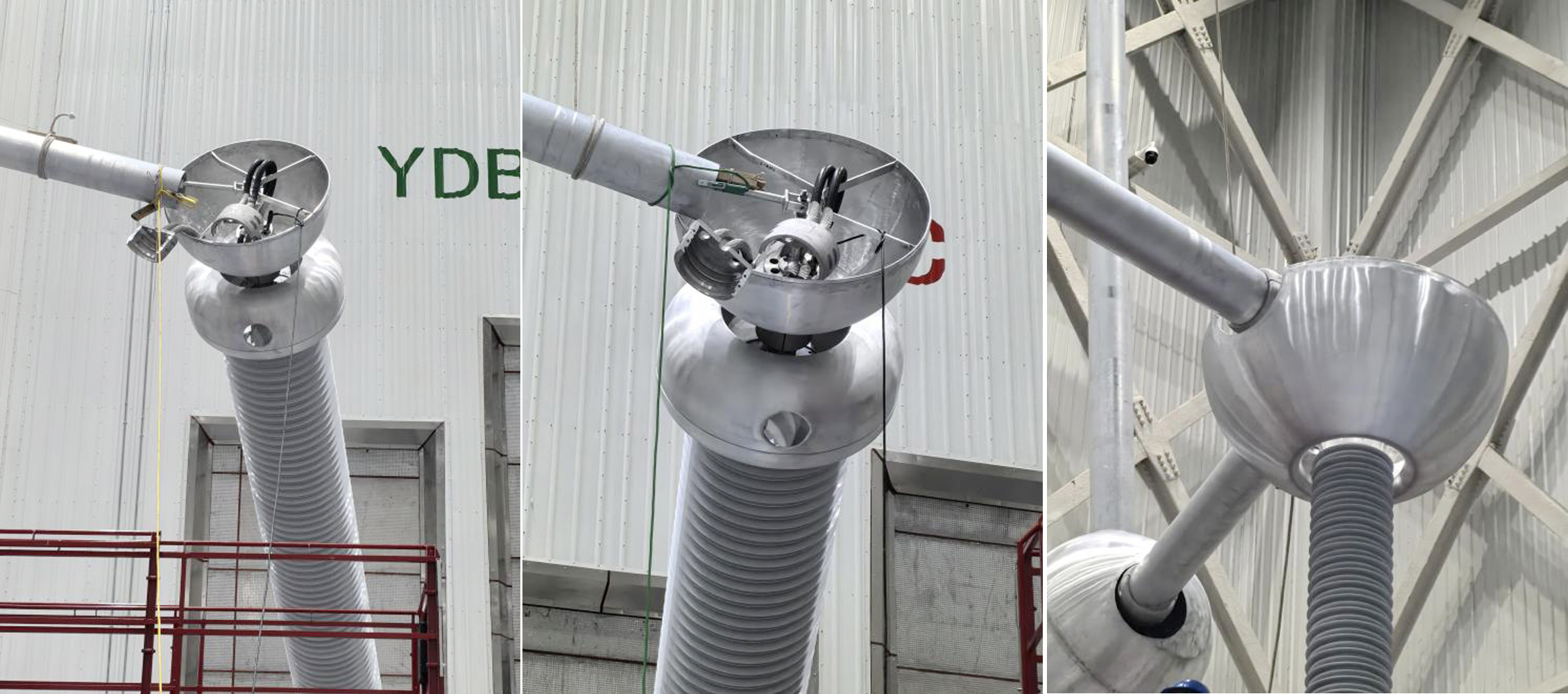

極高端閥廳 YD方式注流80A，網側感應電流30A 。 YD方式中閥側三角形接線，B相尾端與A相首端相連，B相首端與C相尾端相連，C相首端與A相尾端相連，故解開Bn相球體、解開Cn相球體、解開C相球體，Bn相球體處， 裝置 A相線夾閥側A相首端，Bn相夾B相尾端，依次類推。

整個試驗 過程 高效 有序完成 ，各項試驗數據 準確 ，為換流變接線正確性提供了數據支撐，有力保障了換流變極 Ⅰ高與極Ⅱ高閥廳的順利投運。
