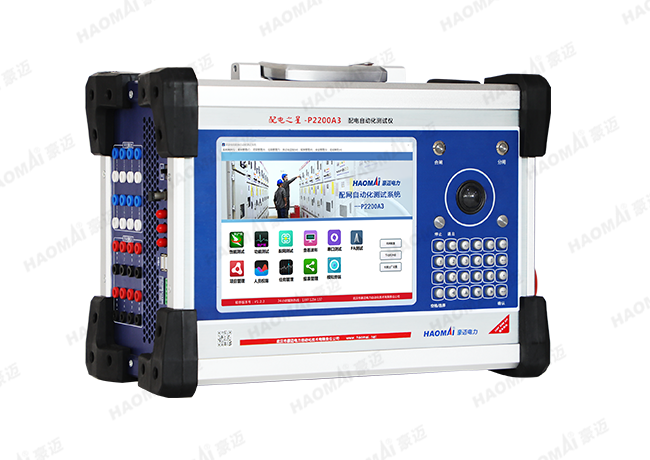

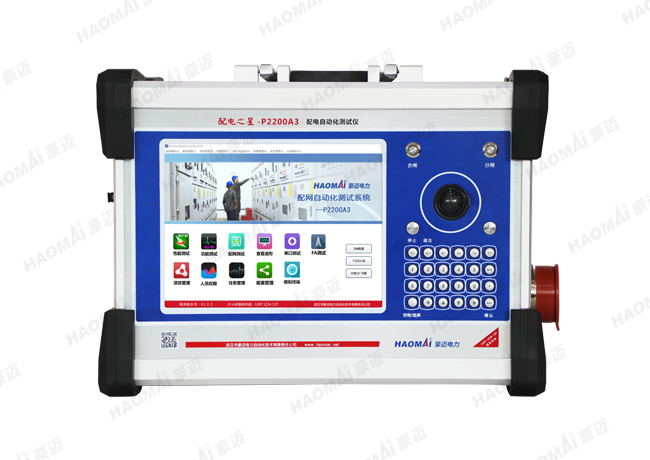

配電之星-P2200A3 配電自動化終端測試儀
——4U4I高精度小信號輸出，滿足一二次融合測試要求
設備基于配電網行業一二次融合相關標準設計開發，滿足國網一二次融合配電終端入網檢測大綱要求，采用獨特?cái)?shù)字電子技術和功率電子技術，保證高效穩定的小信號高精度輸出，可一鍵實現一二次融合配電終端自動化測試。設備內置大容量鋰電池可向被測終端提供臨時電源，解決現場取電困難問題，并且可用于現場二次回路的運維檢修。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 內置大容量電池，續航不小于8小時
- 完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試
- 支持IEC101、IEC104等通訊規約，一鍵導入不同配電終端廠家的規約點表
- 支持8路故障錄波和故障反演，可讀取故障錄波數據文件，回放故障波形情況下的動作行為及反演功能
- 支持采集PT側電壓，實現故障電流同步或異步，能夠?qū)ε潆娊K端保護動作邏輯進行驗證
- 可針對不同終端自定義測試方案庫，自動測試項目高達96項，測試時智能匹配、一鍵測試，并生成標準測試報告
- 具有GPS同步對時功能，實現不停電的狀態下，多點的DTU/FTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能
- 支持就地饋線自動化分段模式和聯絡模式下的一鍵自動化測試
- 4路電壓（10V電壓）、4路電流（20V電壓）信號輸出，精度達0.05級
- 4路電壓，4路電流采樣，采樣精度可達0.5%
- 支持外部電壓采集，實現故障電流相位同步調整控制輸出
- 內置獨立控制模擬器，實現FA饋線開關斷路器模擬
- 支持21次諧波輸出，可同時疊加多次諧波輸出
- 標準航插設計，提高接線效率
- 提供網口，串口232/485，USB，GPS，B碼，WiFi、4G等多種通訊接口
- 內置兩路直流24V/48V輔助電源供終端及現場運維使用
技術參數
|
EVT小信號輸出 |
|
|
電壓輸出幅值 |
4×10V/相 |
|
輸出準確度 |
≤±0.05%RG |
|
ECT小信號輸出 |
|
|
電流輸出幅值 |
4×(0~20V) |
|
電流輸出范圍 |
0~20V（電壓信號） |
|
輸出準確度 |
≤±0.05%RG |
|
故障錄波 |
|
|
電壓通道 |
4路（0~10V） |
|
電流通道 |
4路（0~20V） |
|
測量精度 |
±0.5% |
|
直流輔助電源 |
12V和24V |
|
PT電壓輸入同步 |
|
|
電壓來源 |
一路PT采樣 |
|
最大同步電流 |
4路 |
|
同步相位范圍 |
0~360.0 |
|
開關量 |
8路開入，8路快速開出 |
|
通信接口 |
|
|
4G、WIFI通信; GPS對時 |
|
|
1個RS232、1個485接口，用于規約通信 |
|
|
2個10/100MRJ45網口，用于連接PC和配電終端 |
|
|
供電電源 |
AC 100~240V ，內置鋰電池，續航時間不少于8小時 |
