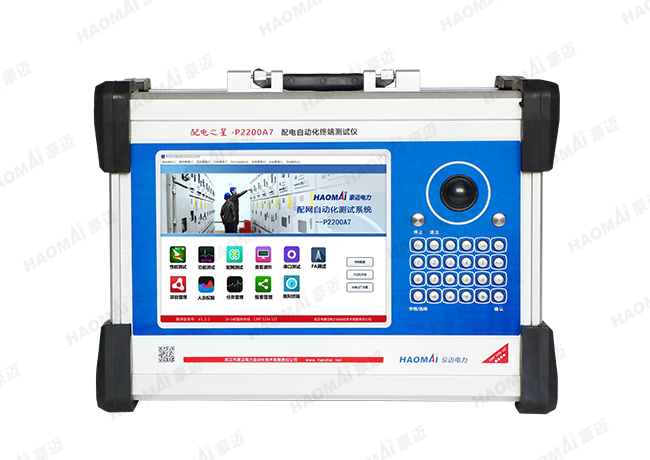

配電之星-P2200A7 配電自動化終端測試儀
——4U4I輸出，內置鋰電的電磁式配電自動化終端檢測
設備基于配電網行業相關標準設計開發，滿足國網配電終端入網檢測大綱要求，支持IEC101/IEC104規約快速閉環測試，輕松實現倉庫批量化調試任務。穩定高效的硬件平臺，便攜耐用的整機設計，擴展協議便捷，支持4G安全加密模式下實現遠程主站對點以及自動化閉環測試。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 內置大容量鋰電池，特別適合取電困難現場，續航不小于8小時，持續輸出5A不小于4小時
- 對配電自動化終端設備（DTU 、FTU）一鍵自動化聯調測試， 無需人工干預
- 完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試
- 具有GPS同步對時功能，實現不停電的狀態下，多點的DTU/FTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試
- 可針對不同終端自定義測試方案庫，自動測試項目高達96項，測試時智能匹配、一鍵測試，并生成標準測試報告
- 支持IEC101、IEC104等通訊規約 ，一鍵導入不同配電終端廠家的規約點表
- 支持8路故障錄波和故障反演功能，讀取故障錄波數據文件，回放故障波形情況下的動作行為及反演功能
- 4路264V電壓、4路10A電流輸出，精度可達0.1級
- 4路電壓，4路電流采樣， 采樣精度可達0.5%
- 最大528V電壓輸出、任意一路不小于10A輸出
- 8路開入，8路開出；開出速率可達0.1ms；開入支持自適應的有源與無源輸入
- 提供網口，串口232/485，USB，GPS，WiFi、4G等多種通訊接口
- 內置2路直流12V/24V輔助電源供終端及現場運維使用
- 支持就地饋線自動化分段模式和聯絡模式下的一鍵自動化測試功能
技術參數
|
交流電流輸出 |
|
|
輸出幅值 |
4×(0~10A) |
|
輸出準確度 |
0.1%RG |
|
交流電壓輸出 |
|
|
輸出幅值 |
4×264V/相 |
|
電壓輸出范圍 |
0~528V |
|
輸出準確度 |
0.1%RG |
|
故障錄波 |
|
|
電壓通道 |
4路 (0~264V) |
|
電流通道 |
4路 (0~10A) |
|
測量精度 |
±0.5% |
|
直流輔助電源 |
12V和24V |
|
通信接口 |
|
|
4G、WIFI通信；GPS對時 |
|
|
1個RS232、1個485接口，用于規約通信 |
|
|
2個10/100MRJ45網口，用于連接PC和配電終端 |
|
|
開關量 |
8路開入，8路快速開出 |
|
供電電源 |
AC 100~240V，內置鋰電池，續航時間不少于8小時 |
