以往配電終端聯調時對點調試需根據點表描述，手動進行多狀態組合控制輸出，并逐項上送點位數據，武漢豪邁配網自動化測試系統可自動完成終端對點測試，支持自定義測試項目，新增測試模板，實現狀態序列靈活配置，一鍵完成自動對點測試。

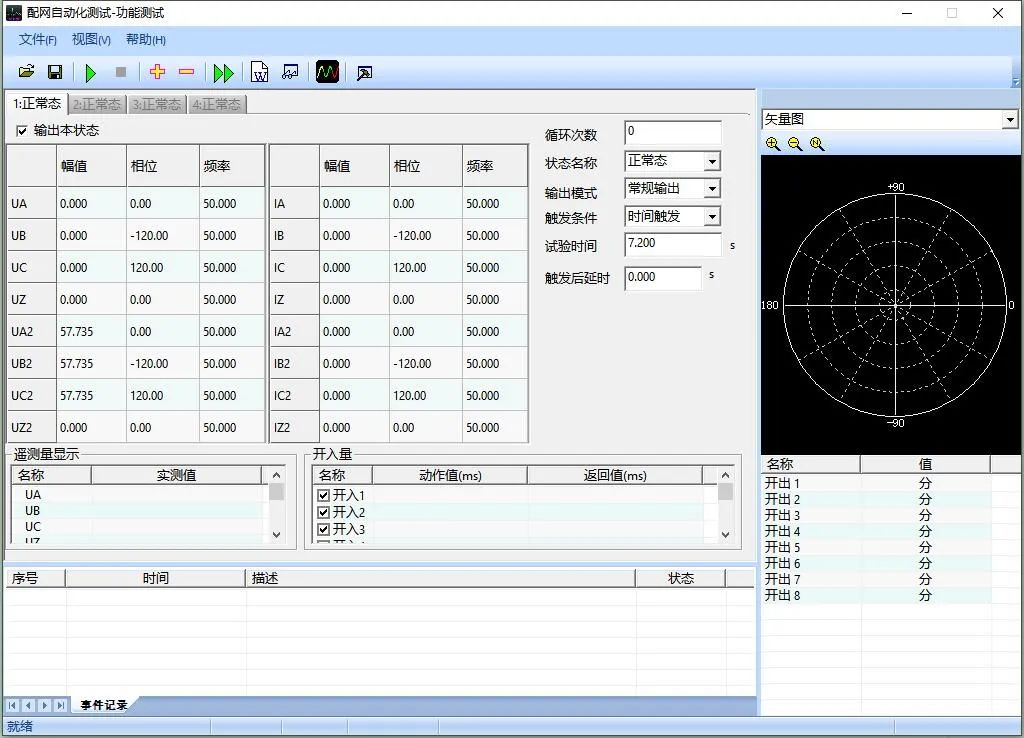

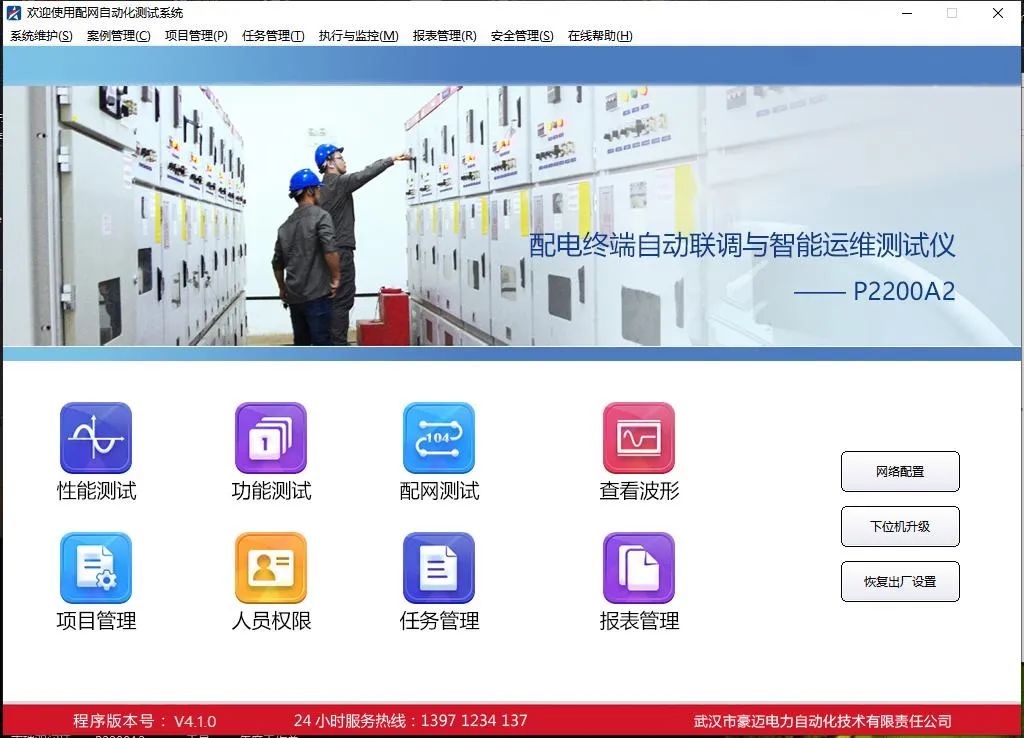

打開配網自動化測試系統，點擊主界面“功能測試”，配置測試項目的狀態序列，并命名保存。

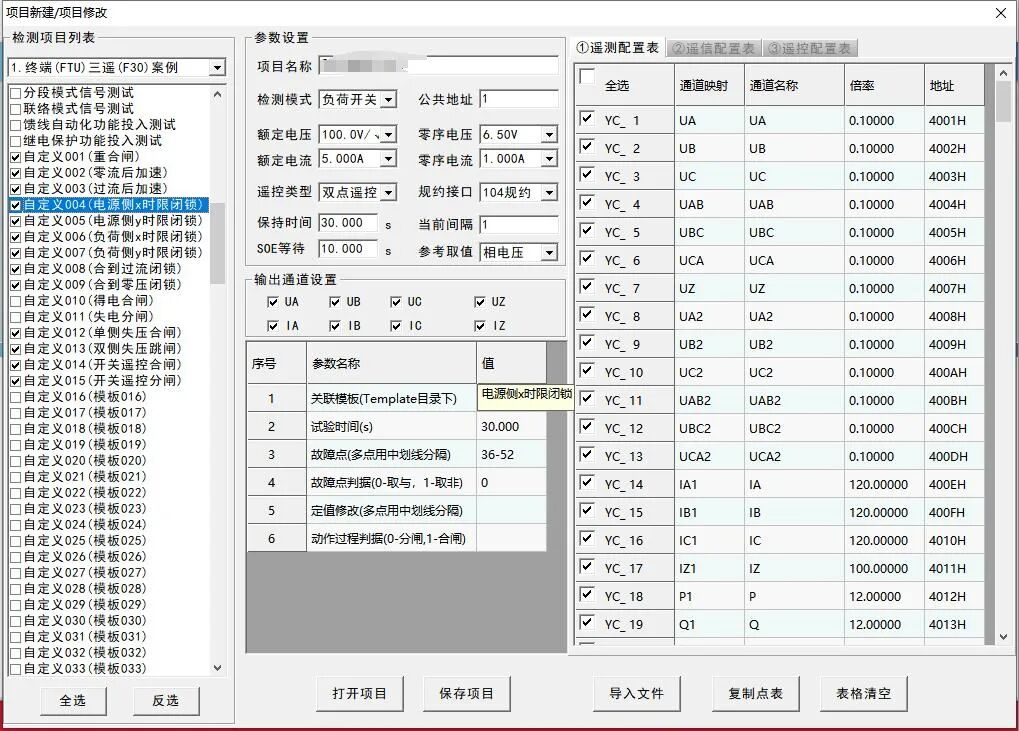

打開“項目管理”配置測試案例、FTU或DTU基本參數、額定電壓、額定電流、零序電壓、零序電流、保持時間、SOE等待時間、遙測、遙信點表。

根據需要自定義測試項，可在檢測項目列表下拉找到“自定義”，填寫對應的測試項目，名稱需與保存的狀態序列名稱一致，不能與內置測試模板名稱重復。

注：若終端給主站上送一次值，遙測配置表內的倍率填寫系數換算為二次值； 若終端上送二次值則無需填寫倍率。

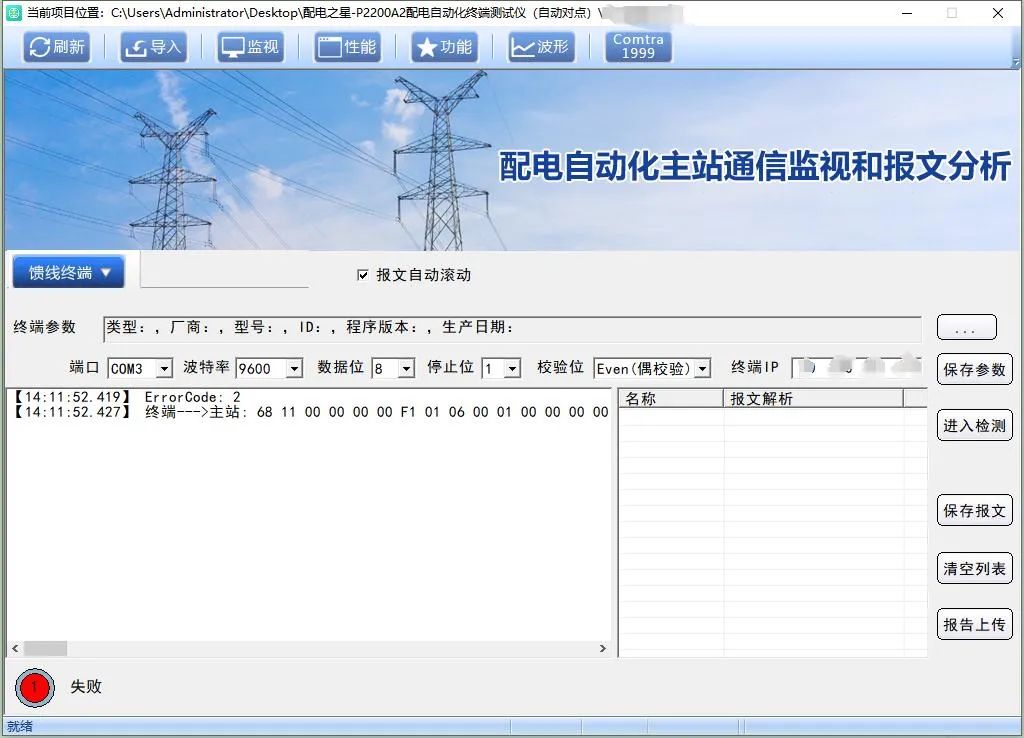

測試項目配置完成后，返回主界面點擊配網測試，導入配置的測試案例，填寫通訊模塊與測試儀相連接的串口、波特率、數據位、停止位、校驗位、終端SIM卡IP，填寫完畢后點擊保存與刷新。當收到主站回復時，黃色與綠色提示燈交替閃爍，表示與主站通訊已建立，可進行自動對點測試。

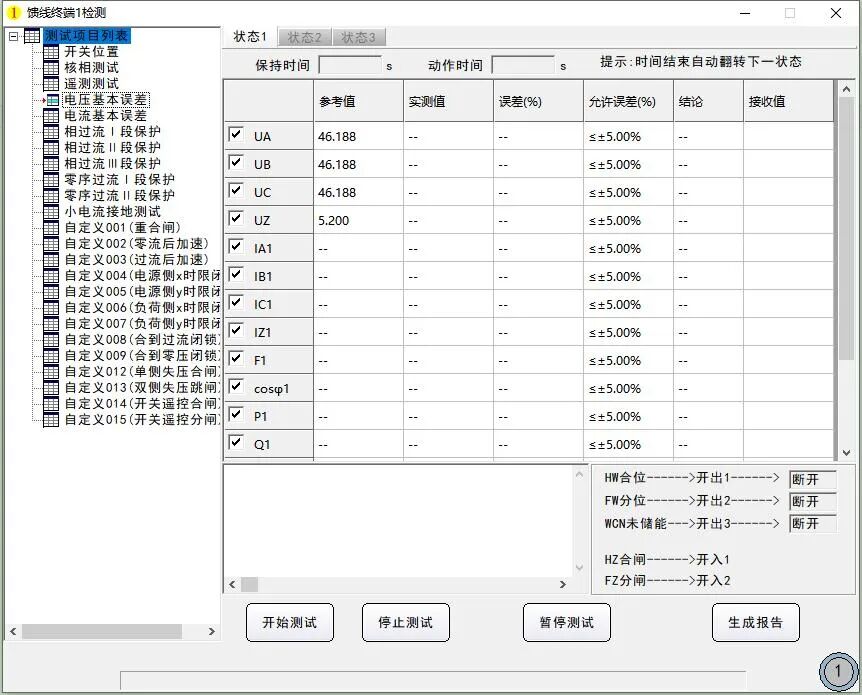

通訊建立后點擊“進入檢測”，再點擊“開始測試”即開始一鍵自動測試，若測試過程中存在個別未完成項目，可等待自動測試完成后進行單相測試，所有測試全部完成后，點擊生成報告。

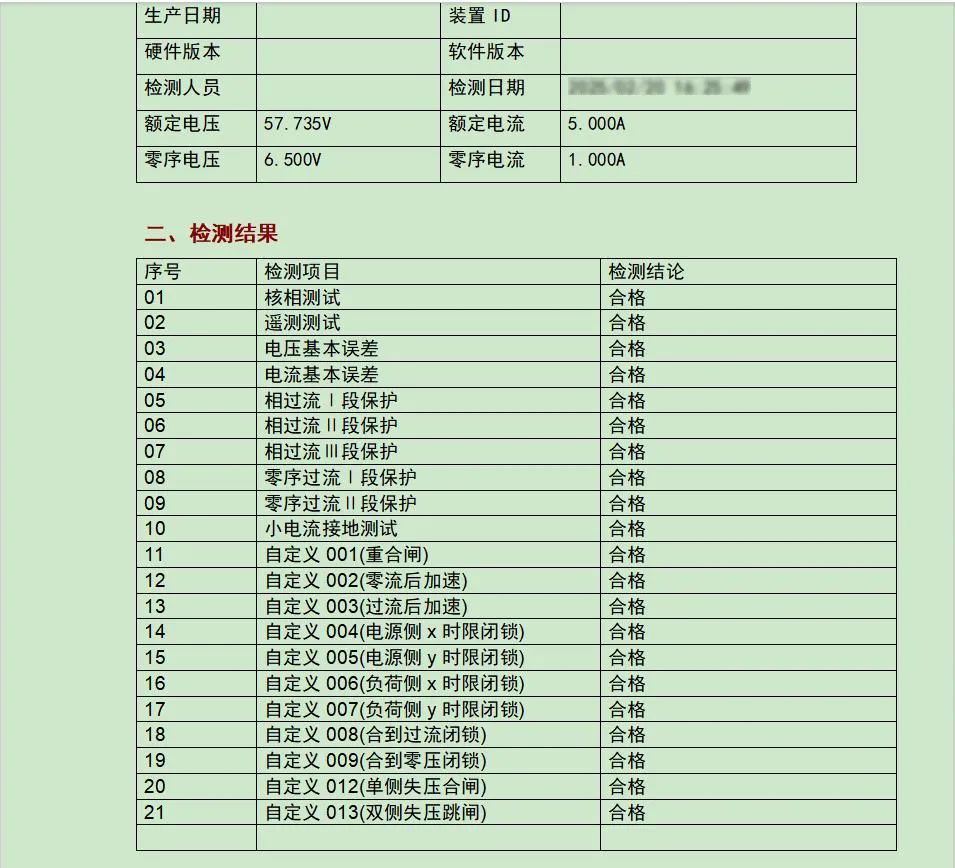

報告生成后可上傳至主站，也可使用U盤導出，完成終端與主站的自動聯調。
