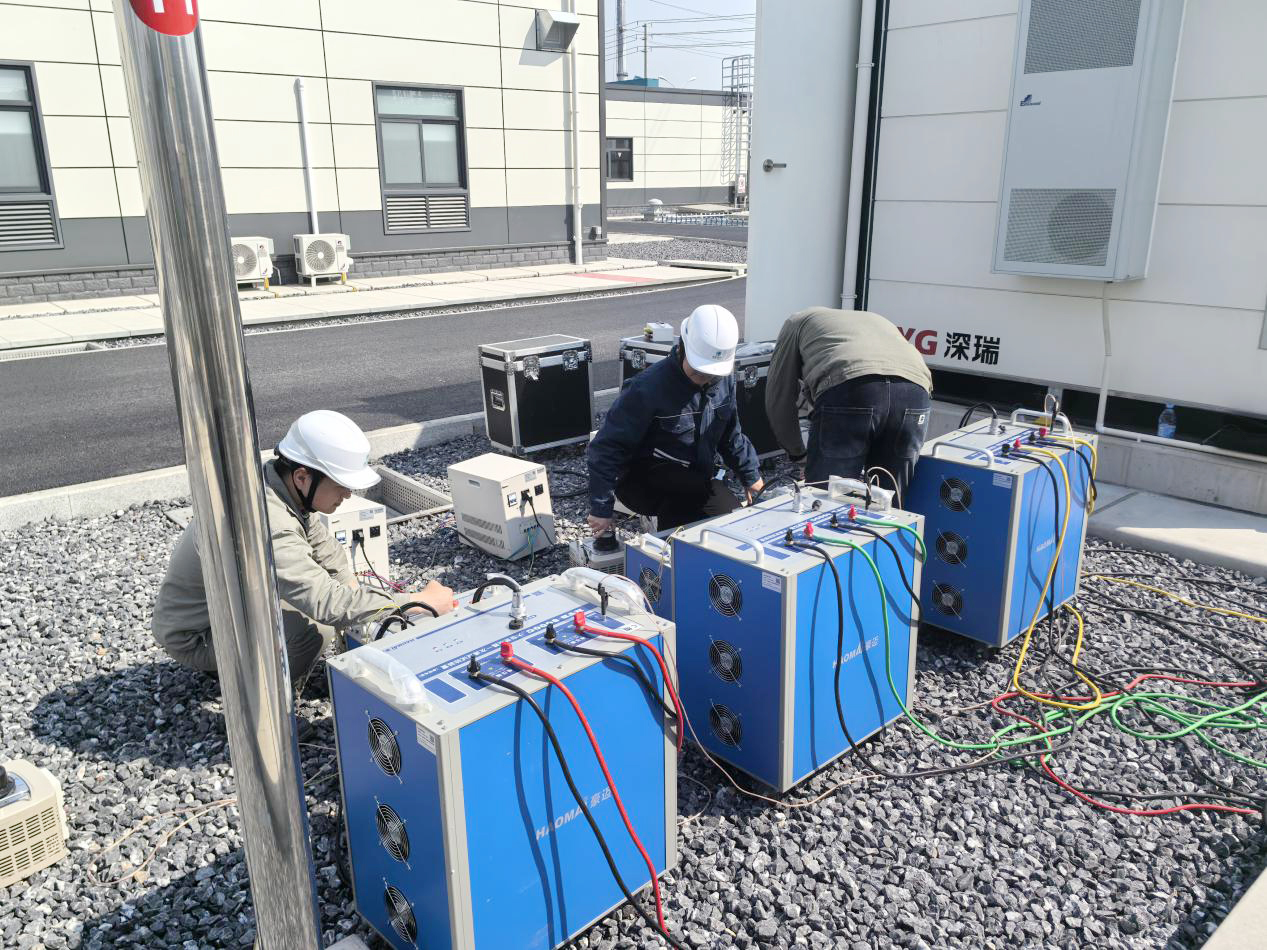

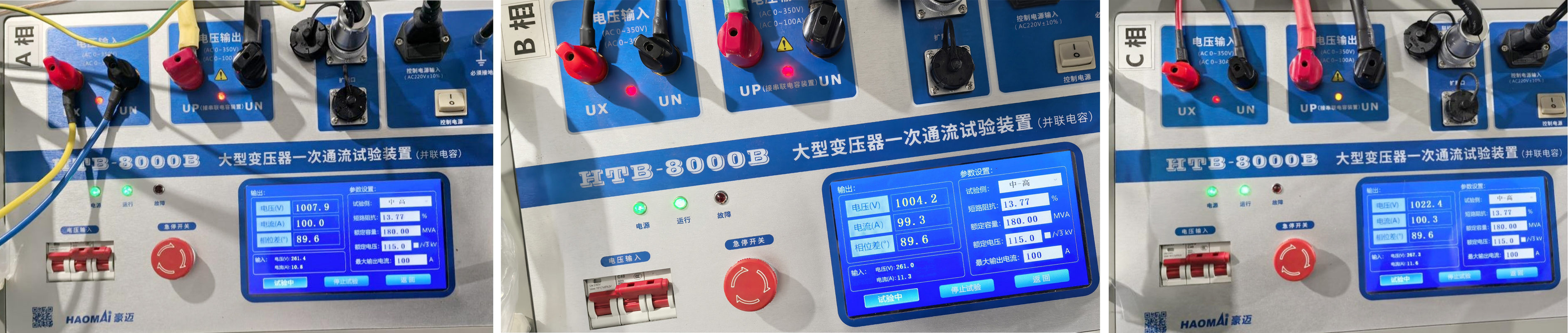

HTB-8000 大型變壓器一次通流試驗裝置 采用串聯和并聯電容補償新方法，在變壓器繞組上施加電壓電流量，利用大型變壓器短路阻抗進行通流試驗。在大型變壓器一次通流回路中串聯電容以補償部分感抗，降低試驗回路阻抗，再通過并聯補償電容降低試驗電源電流，從而完成大型電力變壓器一次通流試驗。

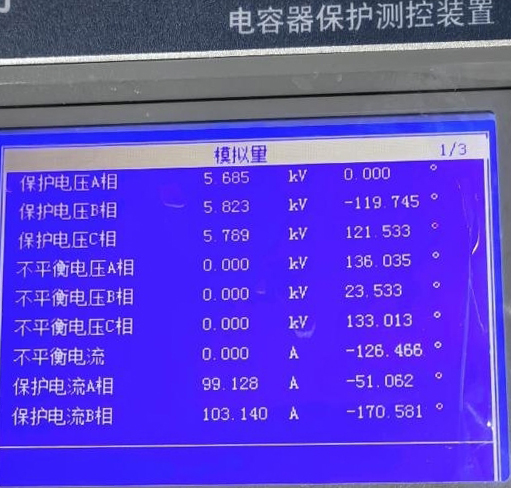

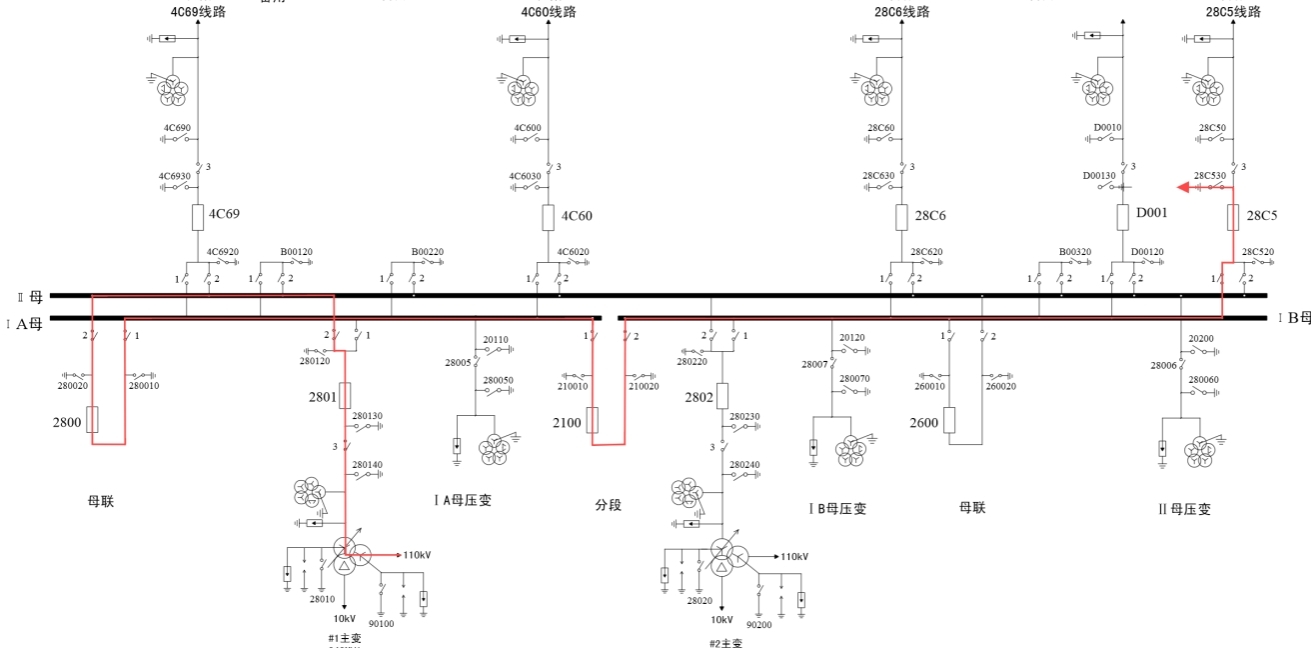

該裝置可在新建、擴建、改建變電站或換流站一次系統回路中選取不同的加壓注流點和變壓器短路接點，通流可擴展到與變壓器各繞組聯通的母線、線路間隔上，各相注入電流與試驗電源之間具有固定相位關系，再配合電壓互感器二次回路電壓輸入試驗裝置，完成控保裝置的模擬負荷及向量校核試驗。

A相電流滯后A相電壓接近90°，因此一次回路中，I-U角度為270°正序。

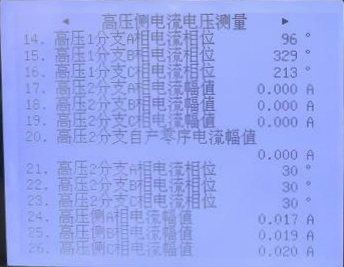

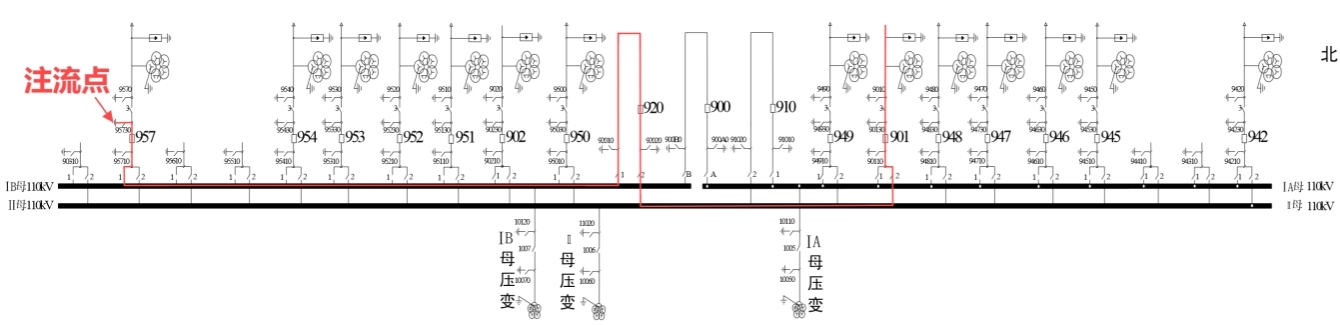

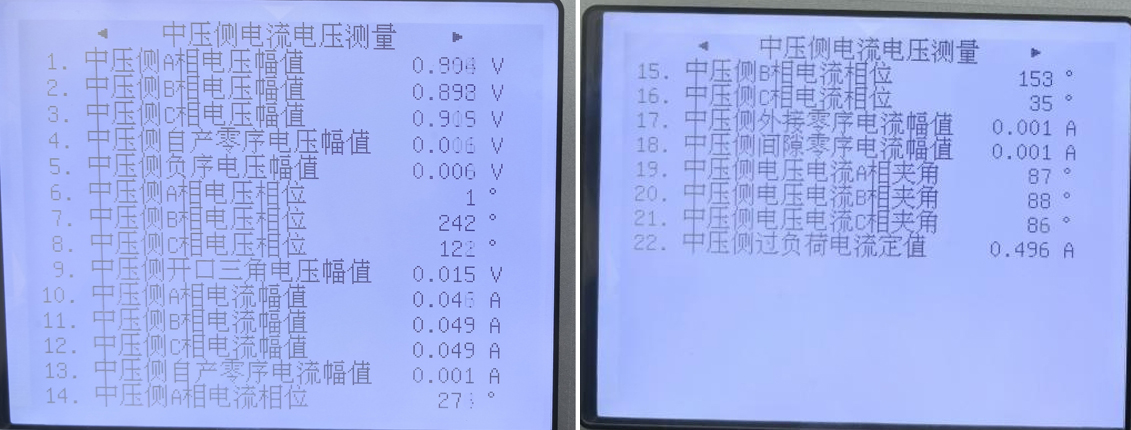

1）中壓側（110kV）往高壓側（220kV）注流

2）中壓側（110kV）往低壓側（10kV）注流

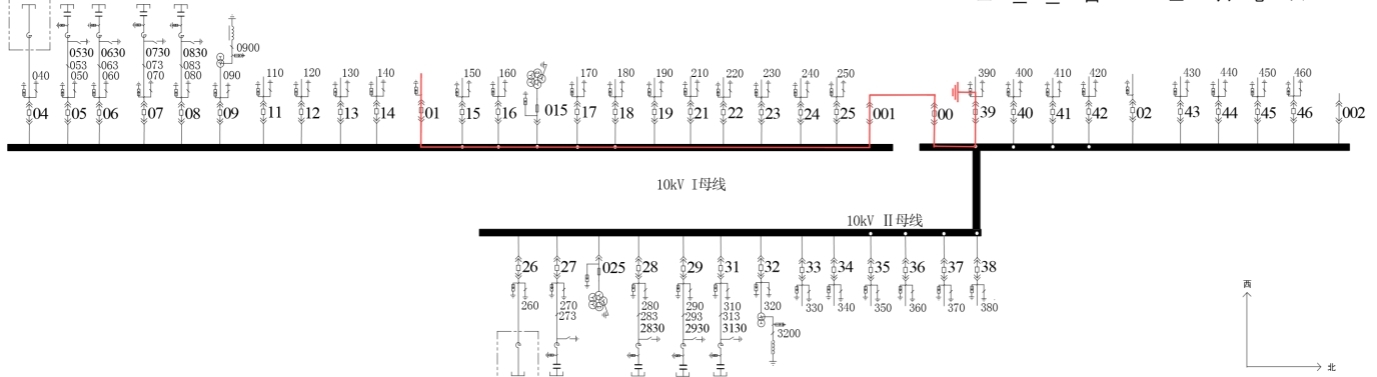

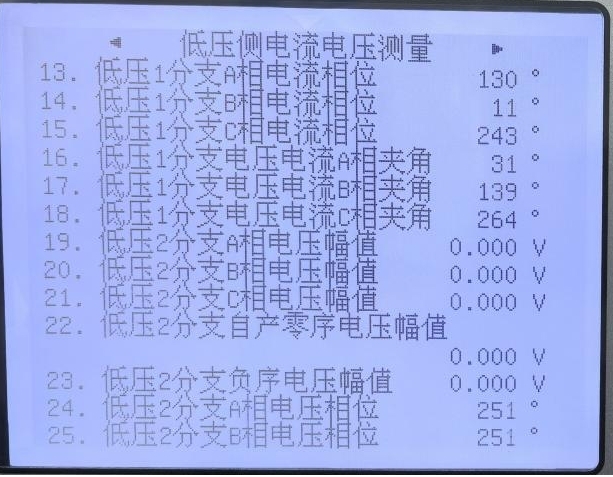

上圖低壓側主變間隔CT P1指向母線，電流P2進P1出，電流與電壓相位反180°，又因Y轉▲，電流超前電壓30°，因此低壓側主變間隔二次電流角度為270°+180°+30°=120°正序；低壓側間隔CT P1指向母線，電流P1進P2出，電流與電壓角度為270°+30°=300°正序。
